Yuneec A10 Double Charger: Instrucciones en Español…
El Yuneec A10 es un cargador-equilibrador y descargador de baterías Lipo, capaz de conectarse a dos baterías a la vez, de gran potencia y calidad, perfecto para realizar las tareas de carga, equillibrado, puesta a media carga, etc., que son necesarias para un correcto uso y mantenimiento de las baterías de Yuneec o de casi cualquier otra marca.
(Pueden ser necesarios, en algunos casos, cables de carga adaptadores dependiendo del tipo de marca y modelo de baterías que vamos a conectar).
Aquí te hacemos una explicación resumida de cómo usar el cargador avanzado Yuneec A10 para las baterías de todos los modelos de drones Yuneec y sus emisoras.
Introducción: Descripción del cargador
El A10 de Yuneec es muy completo pero su uso no es complejo, con sus botones multifunción podemos navegar por los menús y programar los parámetros de carga, etc, muy intuitivamente.
El Yuneec A10 es capaz de hacer diferentes tareas por separado en dos baterías al tiempo, y además proporcionar carga para una emisora simultáneamente.
CARGA DE LAS BATERIAS
Conectar a la alimentación : El cargador-balanceador doble A10 está provisto de fuente de
alimentación interna, conéctelo directamente a una toma de corriente de 110-220 voltios.
Descripción de los botones
CH A / CH B: Usado para cambiar entre los dos canales de carga, A y B
BATT PROG / STOP: Parar un proceso o volver al paso/pantalla anterior
DEC: Navegar por el menú o decrementar parámetros
INC: Navegar por el menú o incrementar parámetros
ENTER / START: Comenzar un proceso o fijar un parámetro en pantalla
PROCEDIMIENTO DE CARGA
1- Seleccionar BATT/PROGRAM : Presione INC o DEC para seleccionar programa y START/ENTER para entrar en el programa LiPo BATT.
2- Selección de modo: INC o DEC para navegar por los modos y presione START/ENTER para entrar en LiPo Balance Charge Mode.
3- Ajustes de batería: Presione START/ENTER, el parámetro actual parpadea. Presione INC o DEC para cambiar el valor y START/ENTER para confirmar el ajuste. Para la batería del TORNADO H920 de recomienda ajustar 3A (no mas de 4A).Para la batería del SteadyGrip, 2A (no mas de 3A).
4- Presione START y el número de células parpadeará.
Cambie el valor con INC o DEC y presione START/ENTER para confirmar. Para la batería del
TORNADO H920 seleccione 6S. Para el SteadyGrip, seleccione 4S.
Para la batería del Typhoon H, seleccione siempre 4S. Para el Q500 (todas las versiones), seleccione 3S.
5- Comienzo del programa de carga: Apriete START/ENTER durante 3 segundos para comenzarla carga. El cargador detecta el número de células:
R:3SER S:3SER
CONFIRM(ENTER)
NOTA: R muestra el nº de células detectado, y S es el nº seleccionado por ud antes. Si no son idénticos presione STOP y vuelva a seleccionar correctamente. Si ambos nºs son iguales, presione START/ENTER para empezar el proceso de carga.
CARGA DE LA BATERIA LI-ION DE LA ST24
Puede cargar la batería Li-Ion de la ST24 con el A10 Dual Balance Charger. Con la ST24 apagada, conecte el cable a su toma USB, después conéctelo al puerto de carga USB de 5V/2.1A.
El icono de carga en la pantalla de la ST24 muestra que la batería está cargando. Llevará aproximadamente 3 ó 4 horas cargar una batería si no tiene una descarga profunda.
El cargador A10 no sólo puede cargar baterías Lipo, también carga y mantiene baterías NIMh (niquel metal-hidruro), NiCd (Niquel-Cadmio), LiFe, Litio Ion, etc. Para cambiar el tipo de batería, basta presionar la tecla BATT/PROGRAM, y con las teclas de flecha, irnos desplazando por el menú hasta encontrar el tipo de batería deseado, que fijaremos apretando una vez la tecla ENTER.
Uso del cargador Yuneec A10 con el Yuneec Typhoon H:
Para conectar estas baterías, necesitaremos cables adaptadores especiales, que por el momento no fabrica Yuneec, pero que tenemos en FuturDrone y Futurhobby ya que nos los hacen, podeis encontrarlos en este enlace: CABLE ADAPTADOR BATERIA TYPHOON H.
PARAMETROS DE CARGA: Recomendamos, para el programa de carga, usar generalmente una velocidad de carga (el valor que aparece a la izquierda) de 3.8Amperios máximo. Si un día tenemos prisa y hemos de cargar en menos tiempo, podemos subir este valor hasta 4.5A, pero no es lo ideal para el mantenimiento óptimo de las baterías.
Respecto al voltaje de carga, como ya sabemos, nuestras baterías del Typhoon H son de 4 células, 14.80V, y ese es el valor que hemos de fijar en la parte derecha de la pantalla.
Para el programa STORAGE (poner a media carga para almacenaje de las baterías por mas de una semana) el valor ideal es 1Amperio de velocidad, podemos desde luego subirlo hasta unos 1.8A, pero tengamos en cuenta que si las vamos a guardar por un periodo largo o indeterminado, lo mejor es programar 1A como velocidad en el programa STORAGE.

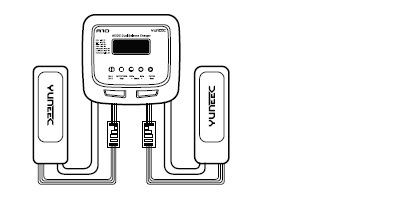

Aquí vemos el Yuneec A10 con dos baterías del Yuneec Typhoon H conectadas simultaneamente, podemos observar la forma de colocar los cables adaptadores (no incluidos).
Mas abajo vemos el tipo de cable adaptador para conectar a este u otro cargador universal las baterías del Typhoon H. Pinchando en la foto veremos el enlace a nuestra tienda, donde poder conseguir este cable…
